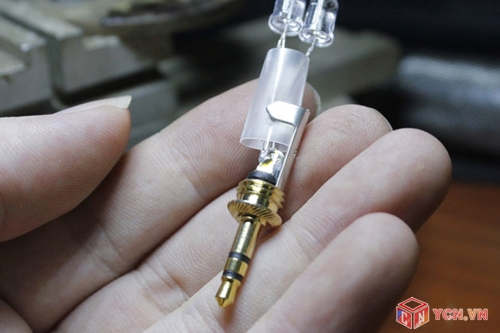

Tự chế điều khiển từ xa cho máy ảnh, dùng được với TV, giá 20 ngàn đồng (phần 1)

Tự làm đồ công nghệ là một thú vui của những người thực sự có đam mê thực hành với các linh kiện điện tử. Với những linh kiện đơn giản dễ kiếm, chúng ta có thể làm được những thiết bị mà xưa nay vẫn nghĩ chỉ có thể đi mua.


Tóm tắt bài viết:

- Hướng dẫn bạn đọc tự chế tạo một món đồ chơi sử dụng với điện thoại thông minh để làm điều khiển từ xa cho các thiết bị sử dụng sóng hồng ngoại như TV, điều hòa, quạt, đầu kỹ thuật số v.v...

- Giá thành linh kiện để tạo được sản phẩm này chỉ mất khoảng 20 ngàn đồng.

Trong cộng đồng những người ham thích tìm tòi công nghệ thì thực hành là điều mà rất nhiều người sợ. Họ sợ phải động chạm vào những thứ nằm ngoài tầm hiểu biết của mình, họ sợ vì phải phá phách những thứ giá trị để thu được 1 thứ cảm giác vui thích khi phá lanh tanh bành 1 thứ gì đó.

Đối với nhiều nước phát triển trên thế giới, DIY (Do It Yourself) hay dịch nôm là tự làm một món đồ gì đó, đây là một hoạt động khá phổ biến và được những người có đam mê yêu thích vì nó gắn liền với thực tế. Còn ở Việt Nam những thứ này còn khá xa vời với các bạn trẻ cho dù ngày nay, điều kiện để có thể tiếp cận đến những thứ như DIY là điều rất dễ đáp ứng.

Ví dụ như món đồ chơi mà chúng tôi sắp giới thiệu tới bạn đọc dưới đây có thể khiến nhiều bạn trẻ yêu công nghệ cảm thấy được sự phấn khích khi tự tay mình tạo ra được thứ gì đó thỏa mãn mà cái giá phải trả lại chỉ bằng 1 phần 10 so với việc cầm tiền và đi mua một món đồ chơi tương tự do người khác làm.

Trong bài viết hôm nay, chúng tôi sẽ hướng dẫn bạn đọc một thiết bị cũng không có gì mới mẻ bởi cũng đã từng có rất nhiều bài viết tại Việt Nam nói tới đó chính là bộ điều khiển từ xa cho máy ảnh DSLR với chi phí khoảng 20 ngàn đồng cho 1 bộ.

Tác dụng của món đồ chơi

Trước tiên, chúng ta cần biết tác dụng cụ thể của món đồ chơi mà ta sắp làm dưới đây đó là điều khiển cho chiếc máy ảnh DSLR chụp ảnh mà không cần đứng bấm máy, rất phù hợp để các bạn "thể hiện" trước đám đông trong các buổi tham quan dã ngoại với cái mác "tự làm".

Phần lớn các máy ảnh DSLR phổ thông hiện nay đều được trang bị 1 cổng nhận sóng hồng ngoại trên thân máy, cổng này có cấu tạo tương tự trên các loại thiết bị điều khiển từ xa như TV, điều hòa, đầu đĩa, quạt v.v... có thể nhận được tín hiệu hồng ngoại định trước để chụp ảnh mà không cần có người đứng bấm máy. Và món đồ chơi mà chúng ta chuẩn bị thực hành dưới đây là một thứ phụ kiện cắm thêm vào bất cứ chiếc smartphone nào (trên lý thuyết) để biến chiếc smartphone đó thành một bộ remote cho máy ảnh với giá khoảng 20 ngàn đồng thay vì một thứ phụ kiện chính hãng được bán với giá khoảng 15 USD.

Chuẩn bị đồ dùng và một số chú ý

Đối với những người thường xuyên làm DIY nói chung và làm về những món đồ điện nói riêng thì công cụ là thứ không thể thiếu, những thứ này là loại vật tư chỉ cần sắm 1 lần và có thể dùng lâu dài trong các món đồ chơi mà GenK hướng dẫn trong tương lai.

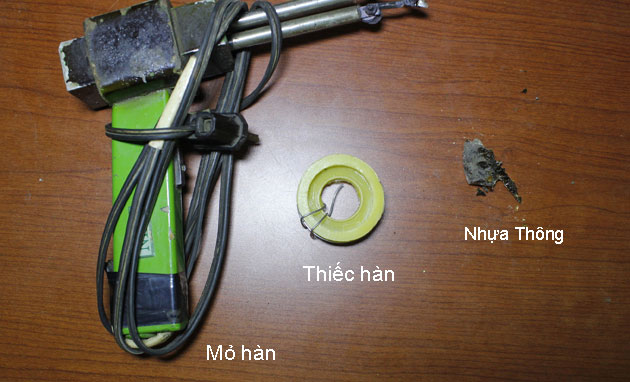

Dụng cụ cần thiết:

Tự chế điều khiển từ xa cho máy ảnh, dùng được với TV, giá 20 ngàn đồng

- Mỏ hàn thiếc: Mỏ hàn thiếc là một món đồ khá phổ biến đối với người thích tháo lắp đồ điện tử, loại mỏ hàn này hiện có 2 loại chính:

+ Mỏ hàn nung: là mỏ hàn cắm điện để nung nóng đầu mỏ hàn liên tục và duy trì nhiệt độ đủ làm chảy thiếc hàn liên tục cho đến khi chúng ta rút điện. Loại mỏ hàn này có khá nhiều ưu điểm đối với người phải hàn nhiều mối liên tục nhưng nhược điểm của nó là liên tục duy trì ở nhiệt độ cao nên nếu không kiểm soát mỏ hàn tốt thì nó khá nguy hiểm khi sử dụng. Giá thành của mỏ hàn loại này rơi vào khoảng 50 tới 90 ngàn đồng.

+ Mỏ hàn xung: là loại mỏ hàn có thể đưa đầu mỏ hàn từ nhiệt độ thường lên nhiệt độ làm chảy thiếc trong thời gian vài giây vì thế mà mỏ hàn không cần phải ở trạng thái cấp điện liên tục nên khi không sử dụng mỏ hàn này ở nhiệt độ thường và ít bị ảnh hưởng nếu có lỡ tay chảm phải đầu hàn. Bù lại mỏ hàn xung khá nặng nên không phù hợp với người phải hàn nhiều. Giá của loại mỏ hàn này rơi vào khoảng 150 tới 170 ngàn đồng.

Cả 2 loại mỏ hàn này có thể dễ dàng tìm thấy ở các khu vực chợ linh kiện điện tử như ở Hà Nội là khu Thịnh Yên thuộc khu chợ Trời khá nổi tiếng.

Trong trường hợp làm đồ chơi công nghệ như bài viết thì mỏ hàn xung là một món đồ nên trang bị nếu các bạn thực sự có hứng thú với công việc này.

- Thiếc hàn: là một loại kim loại đã được làm thành sợi sẵn dùng để dính vào các chân linh kiện bằng kim loại. Giá của 1 cuộn thiếc khoảng 10 ngàn đồng và có thể dùng trong vòng 1 tháng nếu chỉ để làm đồ chơi.

- Nhựa Thông: Là loại chất dùng để tẩy rửa các chân kim loại để dễ bám thiếc hơn. Giá của nhựa Thông cũng rất rẻ khoảng 5-10 ngàn 1 cục có thể dùng tới cả năm.

Tất cả những món đồ kể trên đều có thể tìm mua ở dãy bán đồ điện tử trên phố Thịnh Yên.

Linh kiện làm đồ chơi:

Sau khi đã chuẩn bị đủ công cụ chúng ta sẽ quay lại với những linh kiện cần thiết để làm món đồ chơi kể trên.

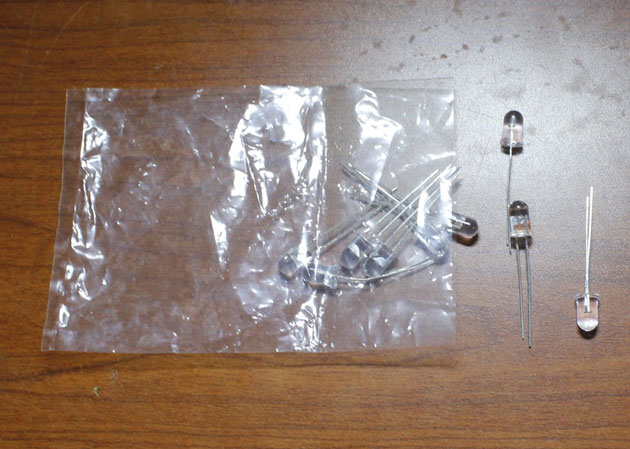

- 2 bóng LED hồng ngoại: LED hồng ngoại có hình dáng không khác gì so với đèn LED sáng trắng bình thường nhưng có thể nhìn vào đỉnh của bóng để phân biệt.

Để kiếm được linh kiện này các bạn có thể đến các khu đồ điện tử của chợ Trời nói trên và hỏi mua bóng LED hồng ngoại. Bóng này có giá 300 ngàn/ 100 bóng hoặc 50 ngàn/ 10 bóng. Loại bóng này thường được sử dụng trên các loại điều khiển từ xa TV, điều hòa v.v... vì vậy các bạn có thể tháo lấy 2 bóng từ đây thay vì đi mua 10 bóng mới.

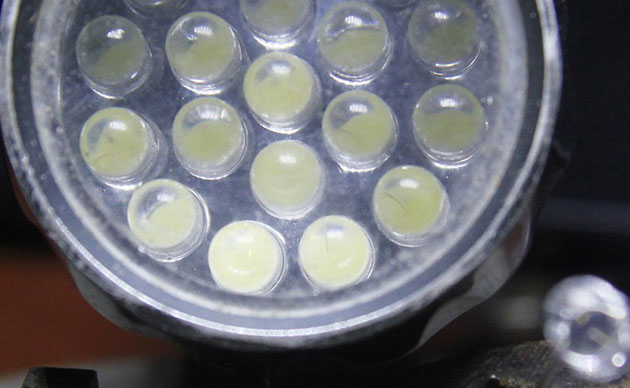

Đèn LED trắng nhìn từ trên đỉnh sẽ là một chất phát quang màu vàng.

LED hồng ngoại nhìn từ trên xuống sẽ là một chấm đen.

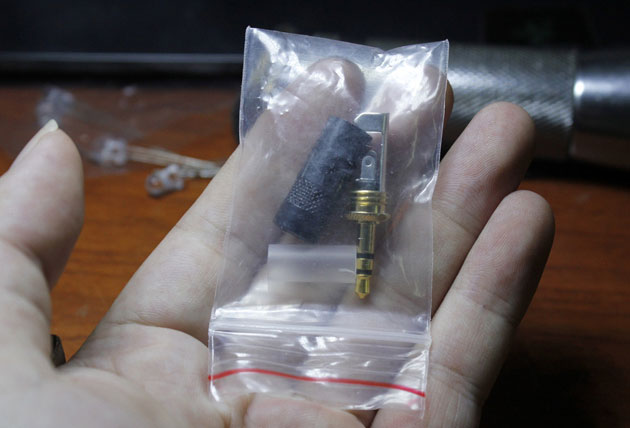

- 1 Jack 3.5 mm: là loại jack cắm tai nghe 3.5 mm thông thường mà chúng ta vẫn sử dụng trong các loại tai nghe. Các bạn có thể hỏi mua Jack 3.5 mm mới ở chợ hoặc cắt từ những chiếc tai nghe không sử dụng nữa. Ở đây chúng tôi mua 1 Jack mới với giá 10 ngàn đồng.

Bộ Jack 3.5 mm có giá 10 ngàn đồng.

- Smartphone (android hoặc iOS) để cắm món đồ chơi vừa tạo, chọn Android hoặc iOS là vì phần mềm dễ kiếm hơn.

(Còn tiếp)
